型號：
類別：非網管型 機架式 工業交換機

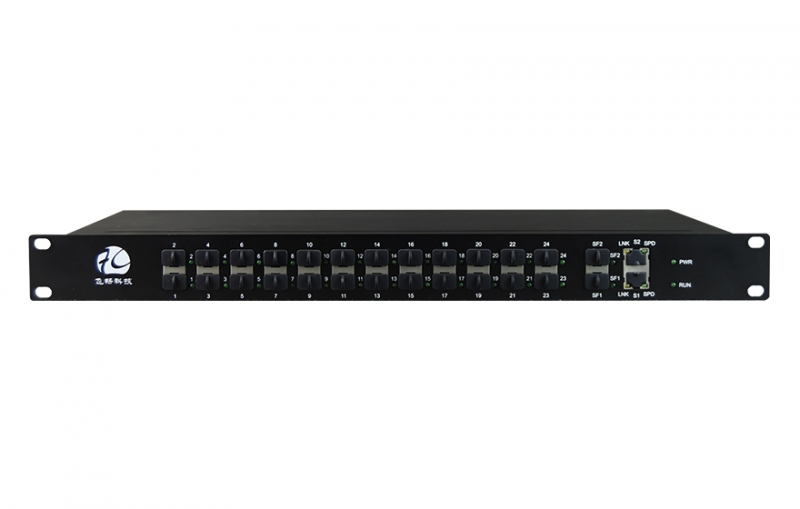

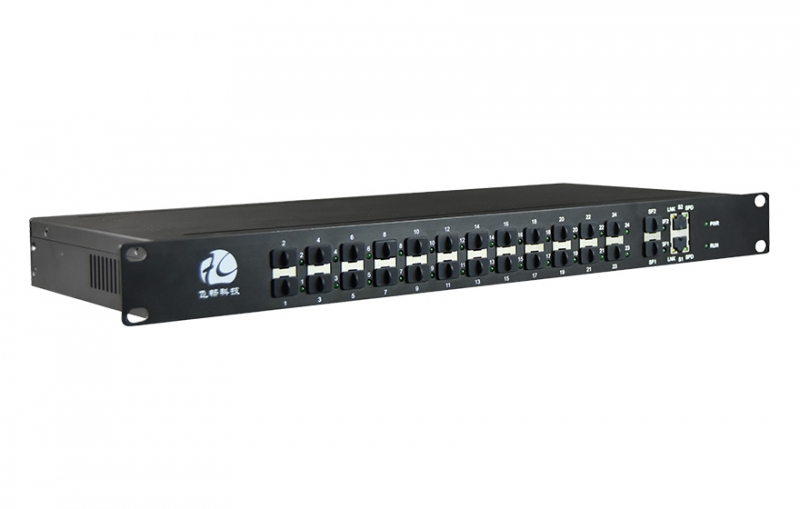

摘要：24+2千兆光電復用交換機是一款光纖匯聚型交換機，其具備24個百兆SFP光口、2個千兆光口或復用的2個10/100/1000M自適應以太網電口，以及1個Console口。
24+2千兆光電復用交換機是一款光纖匯聚型交換機，其具備24個百兆SFP光口、2個千兆光口或復用的2個10/100/1000M自適應以太網電口，以及1個Console口。SFP光口只能是100M全雙工模式；而RJ45電口可工作在10M/100M/1000M，全雙工或半雙工模式。
24+2光纖匯聚型交換機由RJ45電口雙絞線接口和SFP光接口組成，分別用來連接雙絞線和光纖。SFP接口可按用戶需求插入SFP光模塊和電模塊。它具有良好的穩定性和可靠性。
24+2光纖匯聚型交換機是一種用來將遠端的24個光方向百兆光信號集中交換的光電信號交換機。
◆ 基于無阻塞交換芯片設計，背板總帶寬高達66Gbit；
◆ 以太網最大包長支持到1632Bytes；
◆ 設備提供24個SFP百兆以太網光口，2個千兆以太網SFP光口與千兆以太網電口復用口；
◆ 24個百兆SFP光槽位可以插入SFP光模塊有單模/多模，單纖/雙纖，雙纖需用二芯光纖才能傳輸一路以太網信號，而單纖只需一芯光纖就能傳輸一路以太網信號，傳輸距離：多模：2Km；單模：20/40/80/120Km；
◆ 千兆電口10/100/1000M，支持全雙工和半雙工網絡通信，帶有自動協商能力；
◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用。
◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um，
傳輸距離：2Km 多模光纖，衰減(3dbm/km )
波長: 850nm
發射功率: -12dBm (Min) ～ -9dBm (Max)
接收靈敏度: -28dBm (Min)
鏈路預算: 16dBm
單模光纖:
8/125um 或 9/125um,
傳輸距離: 20Km 單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)
波長: 1310nm（超長距離傳輸時選用1550nm波長）
發射功率: -9dBm (Min) ～-5dBm (Max)
接收靈敏度: -27dBm (Min)
鏈路預算: 18dBm
◆ 以太網接口
協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速 率：10/100/1000M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座, 支持Auto-MDIX（交叉/直通線自適應）
◆ 電氣和機械特性
系統電源：AC180V ～260V；DC –48V；DC +24V
功耗：≤5W
外觀結構: (長×寬×高) 485*138*45mm 機架式
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時

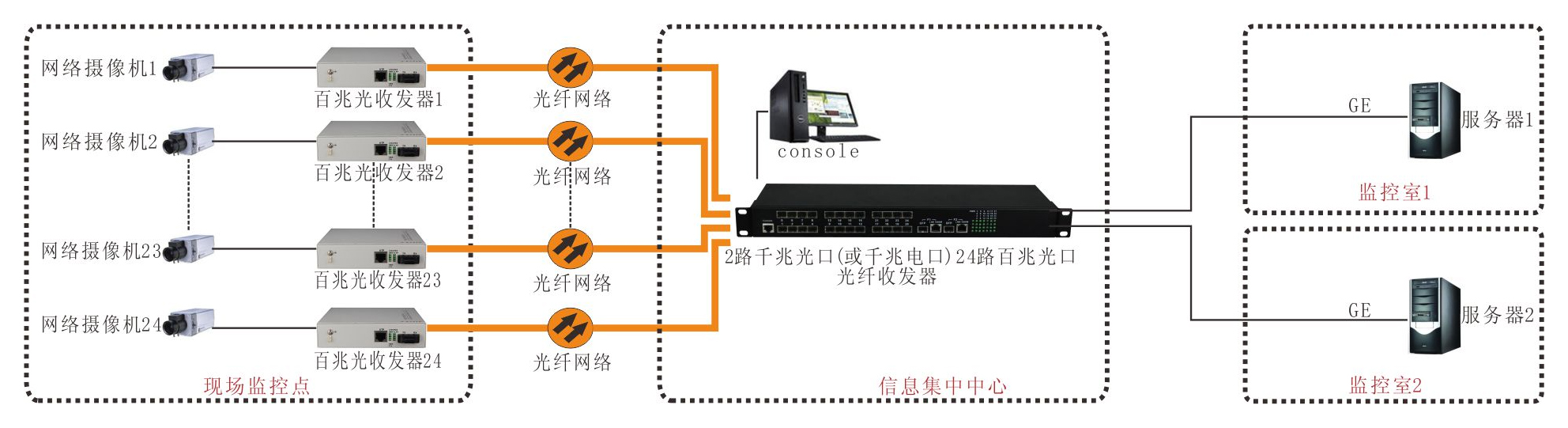

應用方案一：

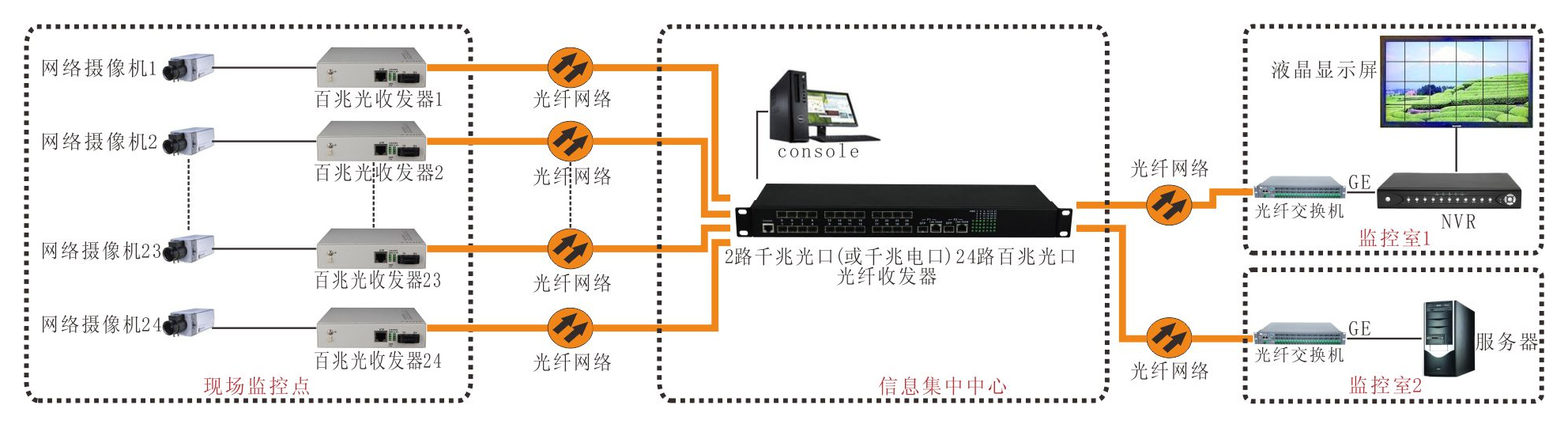

應用方案二：
